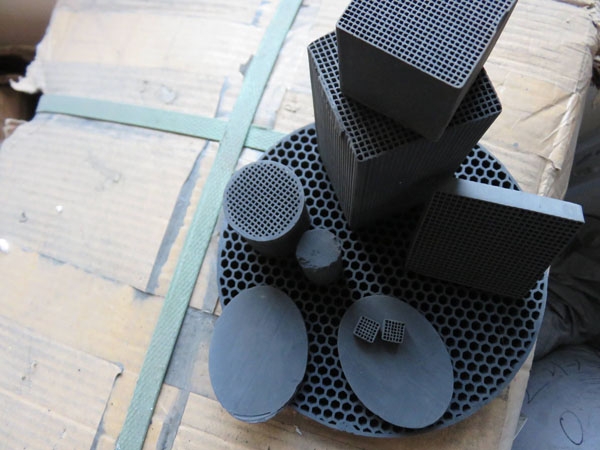

蜂窩活性炭是一種內(nèi)部構(gòu)型有許多平行貫通孔道的新型復(fù)合功能活性炭，它不僅包含有活性炭比表面積大、空隙結(jié)構(gòu)發(fā)達(dá)、耐酸堿等優(yōu)點(diǎn)，而且具有獨(dú)特的蜂窩結(jié)構(gòu)，開孔率高、壓降低、抗粉生堵塞能力強(qiáng)的優(yōu)點(diǎn)，在氣體分離和凈化、溶劑回收、催化劑載體等方面有廣泛的應(yīng)用。

蜂窩活性炭的制備方法有涂炭法和整體擠出法。

涂炭法一般采用蜂窩陶瓷作載體，使用的含碳原料有酚醛樹脂、糠醇聚合物、瀝青等，涂炭法得到的蜂窩活性炭保留了陶瓷蜂窩抗壓強(qiáng)度高的特點(diǎn)，但是受陶瓷蜂窩空隙率的限制，炭的負(fù)載量低于20wt％，吸附容量低，僅適用作催化劑載體。

整體擠出法可通過擠出酚醛樹脂與成型助劑的混合物，經(jīng)過固化、炭化、活化制成蜂窩活性炭。采用酚醛樹脂得到的蜂窩活性炭微孔較發(fā)達(dá)，缺乏中孔，添加金屬催化劑后，在高活化程度下，能夠形成大量中孔和大孔，而機(jī)械強(qiáng)度數(shù)值未見文獻(xiàn)報道。蜂窩活性炭也可以由擠出活性炭、黏土和成型助劑的混合物，然后在惰性氣氛中高溫煅燒得到，這類蜂窩活性炭的比表面積與原料物理混合后的比表面積十分接近，機(jī)械強(qiáng)度隨熱處理溫度的升高而增加。與涂炭法相比，整體擠出法制成的蜂窩活性炭的碳含量和比表面積更高，適用范圍更廣。

炭化是生產(chǎn)活性炭過程中的主要環(huán)節(jié)之一，炭化的目的是除去非碳元素，形成初始的孔結(jié)構(gòu)，活化過程不過是將炭化料的孔結(jié)構(gòu)在同一方向上發(fā)展而已。在炭化過程的工藝參數(shù)中，較重要的是炭化溫度，與低溫炭化制成的活性炭相比，高溫炭化制成的活性炭具有較高的微孔體積。高溫炭化容易導(dǎo)致生成有序性高的炭化物，降低了炭化物活化的反應(yīng)速度，從而引起活性炭中微孔體積的增加。由此可見，炭化條件對活性炭產(chǎn)物孔結(jié)構(gòu)的形成也起著相當(dāng)重要的作用。另外，弱粘結(jié)性煙煤在炭化過程中顆粒互熔會發(fā)生縮聚反應(yīng)，這些物理和化學(xué)變化也會影響活性炭的機(jī)械強(qiáng)度。目前，還尚未有這方面的研究報道。

結(jié)論表明：

1、高溫炭化能夠促進(jìn)蜂窩半焦骨架的致密程度和石墨化程度的提高，有利于煤基蜂窩半焦和相應(yīng)蜂窩活性炭機(jī)械強(qiáng)度的提高。

2、炭化溫度顯著影響煤基蜂窩活性炭的孔分布，低溫炭化得到的蜂窩活性炭比表面積、總的孔容和中孔容積高，隨著炭化溫度的升高，比表面積、總的孔容和中孔容積呈下降趨勢，高溫炭化有利于微孔的形成，而影響中孔的形成，其原因在于高溫炭化導(dǎo)致炭化物中微晶的石墨化程度和取向性提高。
