摘要：針對煤化工廢水處理狀況，總結(jié)預處理技術。明確針對性的實驗整合方針，旨在通過顆粒活性炭吸附法深度研究狀況的分析，進行煤化工廢水處理方案的構(gòu)建，以便有效提升煤化工廢水處理的質(zhì)量。

結(jié)合我國生態(tài)資源管理狀況，存在著水資源相對匱乏的狀況。伴隨工業(yè)產(chǎn)業(yè)的發(fā)展，人們的生活水平逐漸提升，對水的需求量也不斷增加。但是，在工業(yè)產(chǎn)業(yè)發(fā)展中，存在著工業(yè)廢水以及生活化污水排放等問題，若這些廢水不能得到有效性的處理，不僅會影響污水處理的有效性，而且也會出現(xiàn)環(huán)境污染等問題，為我國生態(tài)環(huán)境的營造帶來限制。因此，在煤化工廢水處理中，存在著腐殖酸、酚、酮、笨等物質(zhì)，存在著難以降解的現(xiàn)象。通過對顆粒活性炭吸附法深度處理，可以提高煤化工廢水處理的有效性，為生態(tài)環(huán)境治療的保護提供支持。

1 深度處理的優(yōu)勢

首先，在活性炭深度處理中，可以將活性炭替換部分砂濾料，形成炭砂雙層濾料池，在該種方式運用中，可以提升深度處理的效果，降低反復沖洗的強度。其次，顆粒活性炭吸附法構(gòu)建的過程中，該種技術得到了廣泛性的運用，而且可以滿足廢水處理的經(jīng)濟化發(fā)展需求。

2 煤化工廢水深度處理技術

對煤化工廢水深度處理技術進行分析，技術如下。

① 固定化生物技術

主要是通過固定優(yōu)勢菌種的分析，進行針對性降解廢水技術的利用。

② 混凝沉淀法

在這種技術運用中，會采用混凝劑進行沉淀，整個過程中應該有效調(diào)節(jié)pH值，按照廢水懸浮物進行混凝劑的使用，積極降低廢水濁度。

③ 吸附法

在煤化廢水吸附技術處理中，通過吸附法的運用，可以在固體表面上進行吸附，當廢水的面積大于吸附劑吸附值時，污染物會吸附到固體顆粒之中，在這種方法使用中可以獲得更好的效果，但是，吸附劑使用中存在著吸附劑用量大、費用高的問題，嚴重的會產(chǎn)生二次污染。

通常狀況下，在顆粒活性炭吸附法構(gòu)建中，相關的技術特點體現(xiàn)在以下幾個方面：

① 在顆粒活性炭吸附方法使用中，可以吸出煤化工廢水中的有機污染物，而且，該種技術存在著設備緊湊、占地較小等優(yōu)勢，可以促進煤炭產(chǎn)業(yè)的經(jīng)濟化發(fā)展。

② 將顆粒活性炭運用在煤炭化工產(chǎn)業(yè)之中，可以實現(xiàn)染料廢水、化工廢水以及有機農(nóng)藥廢水的綜合處理，提高廢水處理的有效性。

③ 在顆粒活性炭處理中，可以通過獨立技術的運用，在吸附作用下有效去除生物處理后的殘留化學物質(zhì)。例如，在某些工廠的硝化芳烴處理中，可以通過吸附作用，實現(xiàn)對廢水中有毒物質(zhì)的控制。

④ 通過顆粒活性炭吸附深度處理的技術的構(gòu)建，可以按照物理吸附以及化學吸附方法，提升廢水處理的有效性，實現(xiàn)生態(tài)環(huán)境保護的目的。

3 試驗材料及方法

3.1 實驗用水

通過對煤化工廢水物質(zhì)的分析，其中包括120-150mg/L的COD、5~6 mg/L的NH₄⁺-N、1~2 mg/L的TP、7.4-7.6pH，其中的色度在200倍左右的狀態(tài)。

3.2 實驗方法

在COD處理中，應該采用重鉻酸鉀的處理方法；NH₄⁺-N采用納氏試劑分度方法；TP采用鉬銻抗分光光度法；色度控制中采用稀釋倍數(shù)法；pH值采用酸度計的實驗方法。

3.3 活性炭吸附技術指標

結(jié)合煤化工廢水特點，對活性炭技術指標進行分析，具體的指標內(nèi)容如表1所示。

表1 活性炭參數(shù)

3.4 試驗結(jié)果

(1) 活性炭加量與出水色度的關系分析

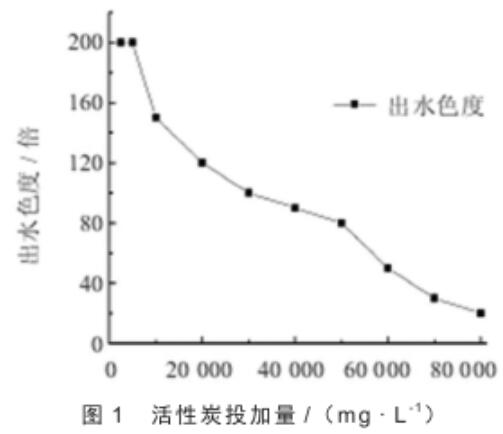

在煤化工活性炭處理中，為了充分保證活性炭較佳投入量，應該選擇1L的原水放入在燒杯之中，并按照20000mg/L、40000mg/L、60000mg/L、80000mg/L的比例將廢水中投入活性炭，并通過電磁攪拌器進行處理，攪拌中應該將轉(zhuǎn)速控制在400r/min的狀態(tài)，攪拌1h之后停止，然后進行燒杯中色度的對比，具體的活性炭加量與出水色度的關系如圖1所示。通過對關系的協(xié)調(diào)處理，當活性炭投入量在60000的狀態(tài)時，出水色度低至50倍，這一狀態(tài)可以達到綜合污水的排放標準，意味著活性炭投入量達到適應要求。

(2) 活性炭投加量與吸附效率的關系分析。

在實驗探究中，通過對不同系列研究活性炭投加量的確定，進行吸附效率關系的協(xié)調(diào)。在研究中，分別對20000mg/L、40000mg/L、60000mg/L、80000mg/L的比例進行控制，并通過電磁攪拌器進行處理，轉(zhuǎn)速為400r/min。在這個實驗的過程中，活性炭投加量在20000mg/L的狀態(tài)下，45~60min的色度處理比例相對較大，因此，吸附時間的控制是十分重要的。而且，當活性炭增量大于40000mg/L時，兩段去除速率存在著相同的狀態(tài)，因此，應該結(jié)合活性炭吸附工藝進行工藝狀況的分析，積極縮短污水處理的吸附時間。

(3) 活性炭的吸附飽和技術關系

在活性炭吸附技術研究中，通過有效時間段控制，可以是有效活性炭達到飽和狀態(tài)之后，選擇玻璃柱加入活性炭。需要將炭柱的高度控制在2m，柱面積為113cm²，廢水進入的控制速度為2~3m/h。在活性炭吸附能力分析中，應該通過初始COD以及色度去除率的分析，可以在2h內(nèi)保持一定的穩(wěn)定狀態(tài)。試驗中，當COD維持在30mg/L的狀態(tài)時，色度為10倍，符合綜合污染中的排放標準。試驗中，當反應時間為36h時，COD以及色度存在著反彈現(xiàn)象，也就說明這一物質(zhì)達到飽和狀態(tài)。通過對吸附實驗的分析，通過活性炭研究狀況的確定，可以在活性炭為60000mg/L的狀態(tài)下，將吸附飽和時間控制為2.9h，以便有效提升活性炭處理的有效性，充分展現(xiàn)顆粒活性炭吸附的價值。

4 結(jié)語

總而言之，在現(xiàn)代化工廢水處理中，應該結(jié)合顆粒活性炭吸附的狀態(tài)，進行廢水處理方案的控制，以便有效提升廢水處理有效性。因此，在廢水處理中，相關人員應該認識到活性炭的吸附價值，通過吸附方案的科學構(gòu)建，進行吸附技術的綜合分析，然后結(jié)合活性炭加量與出水色度的關系、活性炭投加量與吸附效率的關系以及活性炭的吸附飽和技術關系的分析，進行廢水的有效處理，改善污水處理中存在的問題，為現(xiàn)代煤化工廢水處理技術的完善以及技術的創(chuàng)新提供支持。
